鋼結構工程的施工一點都馬虎不不得,特別是現如今在鋼結構工程大力建設的時候,對工程質量的要求更是嚴格.然而鋼結構工程的質量不僅僅取決于鋼結構本身的質量,對鋼結構施工時的質量也是有很大的關系的.下面就給大家介紹一下"鋼結構設計要點及其施工時的要點".



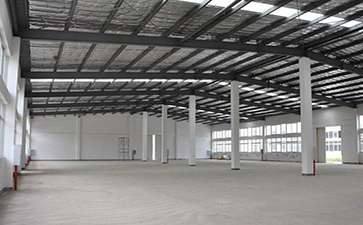

1、結構布置要點



(1)力學模型清晰.盡可能限制大荷載或移動荷載的影響范圍,使其以直接的線路傳遞到基礎. 柱間抗側支撐的分布應均勻.其形心要盡量靠近側向力(風震)的作用線.否則應考慮結構的扭轉. 結構的抗側應有多道防線, 比如有支撐框架結構,柱子至少應能單獨承受1/4的總水平力.



(2)框架結構的樓層平面次梁的布置,有時可以調整其荷載傳遞方向以滿足不同的要求.通常為了減小截面沿短向布置次梁,但這會使主梁截面加大,減少了樓層凈高,頂層邊柱也有時會難以支撐.



2、預估截面



(1)鋼梁可選擇槽鋼、軋制或焊接H型鋼截面等.根據荷載與支座情況,其截面高度通常在跨度的1/50~1/20之間選擇.翼緣寬度根據梁間側向支撐的間距按l/b限值確定時,可回避鋼梁的整體穩定的復雜計算,這種方法很受歡迎. 確定了截面高度和翼緣寬度后,其板件厚度可按規范中局部穩定的構造規定預估.



(2)柱截面按長細比預估.通常50<λ<150,簡單選擇值在100附近.根據軸心受壓、雙向受彎或單向受彎的不同,可選擇鋼管或H型鋼截面等.



(3)對應不同的結構,規范中對截面的構造要求有很大的不同.



(4)構件截面形式的選擇沒有固定的要求,結構工程師應該根據構件的受力情況,合理地選擇安全經濟美觀的截面.



3、材料選擇



材料選擇比較常用的是Q235和Q345. 通常主結構使用單一鋼種以便于工程管理.從經濟方面考慮,也可以選擇不同強度鋼材的組合截面.當強度起控制作用時,可選擇Q345;穩定控制時,宜使用Q235.



4、節點設計



(1)焊接.焊接設計中不得任意加大焊縫. 焊縫的重心應盡量與被連接構件重心接近.其他詳細內容可查規范關于焊縫構造方面的規定.



(2)連接板.連接板可簡單取其厚度為梁腹板厚度加4mm. 然后驗算凈截面抗剪等.



(3)梁腹板.梁腹板應驗算栓孔處腹板的凈截面抗剪.承壓型高強螺栓連接還需驗算孔壁局部承壓.



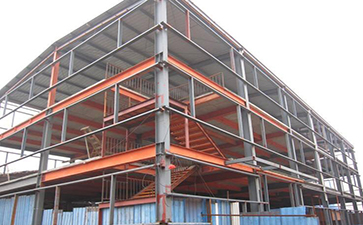

1、預埋螺栓的質量控制



(1)施工基礎預埋螺栓時首先熟悉圖紙,了解圖紙的意圖,應制作安裝模板.



(2)預埋螺栓用安裝模板及鋼筋定位在柱的主筋和模板上,保證預埋螺栓不受土建澆筑混凝土施工而移位.



(3)控制螺栓之間的間距、高低可控制在允許的誤差范圍內;保護好螺栓絲扣在混凝土澆筑時不被損壞.



(4)土建工程完工后,用經緯儀和水準儀對地腳螺栓的標高、軸線進行復查,并做好記錄,交下一道工序驗收.



2、構件制作質量控制



鋼結構工程的施工通常要經過工廠制作和現場安裝兩個階段.



鋼結構一般制作工藝流程分為:放樣→下料→拼板→切割→組立→埋弧焊接→鉆孔→組裝→矯正成型→鉚工零配件下料→制作組裝→焊接和焊接檢驗→防銹處理、涂裝、編號→構件驗收出廠.



在鋼結構制作中,應根據鋼結構制作工藝流程,抓住關鍵工序進行質量控制,如控制關鍵零件的加工,主要構件的工藝、措施,所采用的加工設備、工藝裝備等.



3、焊接工程質量控制



(1)鋼結構施焊前,對焊條的合格證要進行檢查,按說明書要求使用,焊工持證上崗證.



(2)焊縫表面不得有裂紋、焊瘤,一、二級焊縫不得有氣孔、夾渣、弧坑裂紋,一級焊縫不得有咬邊、未滿焊等缺陷,一、二級焊縫按要求進行無損檢測,在規定的焊縫及部位要檢查焊工的鋼印.



(3)不合格的焊縫不得擅自處理,定出修改工藝后再處理,同一部位的焊縫返修次數不宜超過2次.



4、連接工程質量控制



(1)綁扎搭接時,應根據圖紙要求的間距計算好每根柱箍筋數量,并先將箍筋套在下層伸出的搭接筋上,然后立柱子鋼筋.



(2)在搭接長度內,鋼筋的綁扣應不少于3個,且綁扣應向柱內,以便于箍筋向上移動.



(3)基礎底板采用雙層鋼筋網時,應在上層鋼筋網下設置鋼筋撐腳或混凝土撐腳,以保證鋼筋位置正確.



(4)若柱主筋采用光圓鋼筋搭接時,角部彎鉤應與模板成45°,中間鋼筋的彎鉤應與模板成90°角.



(5)現澆柱與基礎連接用的插筋連接時,其箍筋應比柱筋小一個直徑,以便連接.同時,插筋位置須固定牢靠,以免造成柱軸線偏移.



5、構件安裝質量控制



(1)鋼結構安裝前,應對構件的質量進行檢查,構件的變形和缺陷超出允許值時,應進行處理.



(2)鋼柱安裝要檢查柱底板下的墊鐵是否墊實、墊平,防止柱底板下地腳螺栓失穩.



(3)控制柱是否垂直和有無位移,安裝工程中,在結構尚未形成穩定體系前,應采取臨時支護措施.



(4)當鋼結構安裝形成空間固定單元,并進行驗收合格后,要求施工單位及時將柱底板和基礎頂面的空間用膨脹混凝土二次澆筑密實.



(5)檢查鋼結構主體結構的垂直度和整體平面彎曲.



6、緊固件連接質量控制



(1)注意高強螺栓摩擦面的加工質量及安裝前的保護,防止污染、銹蝕.并在安裝前進行高強螺栓摩擦面的抗滑移系數試驗、檢查高強螺栓出廠證明、批號,對不同批號的高強螺栓定期抽做軸力試驗.



(2)高強螺栓安裝要求自由穿入,不得敲打和擴孔.因此在鋼結構制作時應準備一定的胎架模具以控制其變形,并在構件運輸時采取切實可行的固定措施以保證其尺寸穩定性.



(3)鋼結構安裝過程中板疊接觸面應平整,接觸面大于75%,邊緣縫隙不得大于0.8mm.對高強螺栓安裝工藝、包括操作順序、安裝方法、緊固順序、初擰、終擰進行嚴格控制檢查,擰螺栓的扭力扳手應進行標定等.終擰完畢應逐個檢查,對欠擰、超擰的應進行補擰或更換.



7、除銹及涂裝工程



(1)施工人員要根據圖紙要求以及除銹等級采用不同除銹方法.



(2)涂刷工程質量的控制應做到在鋼結構涂刷前,涂刷的構件表面不得有焊渣、油污、水和毛刺等異物,涂刷遍數和厚度應符合設計要求.



(3)對涂裝材料有合格證,防火涂料涂裝工程由消防部門批準的施工單位施工.



以上就是關于"鋼結構設計要點及其施工時的要點"的介紹,希望可以幫助到您.
